Meine erste Nixie Uhr habe ich mit 4x IN-12 Röhren und einer IN-9 Röhre (Balkenanzeige) gebaut. Der Balken zeigt die Sekunden an und die Zahlen dann Stunden und Minuten. Nach einer einstellbaren Zeit wird auch das Datum angezeigt. Die Röhren werden NICHT gemultiplext!. Jede hat Ihre eigene Ansteuerung. Das bedeutet natürlich mehr Aufwand und Bauteilkosten dafür halten aber die Röhren wesentlich länger.

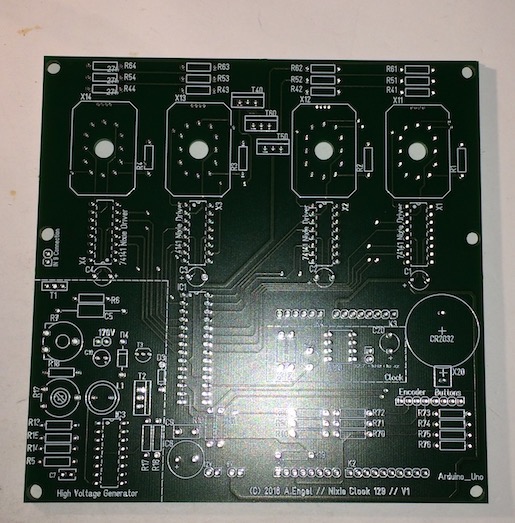

Meine „ERSTE“ Platine.

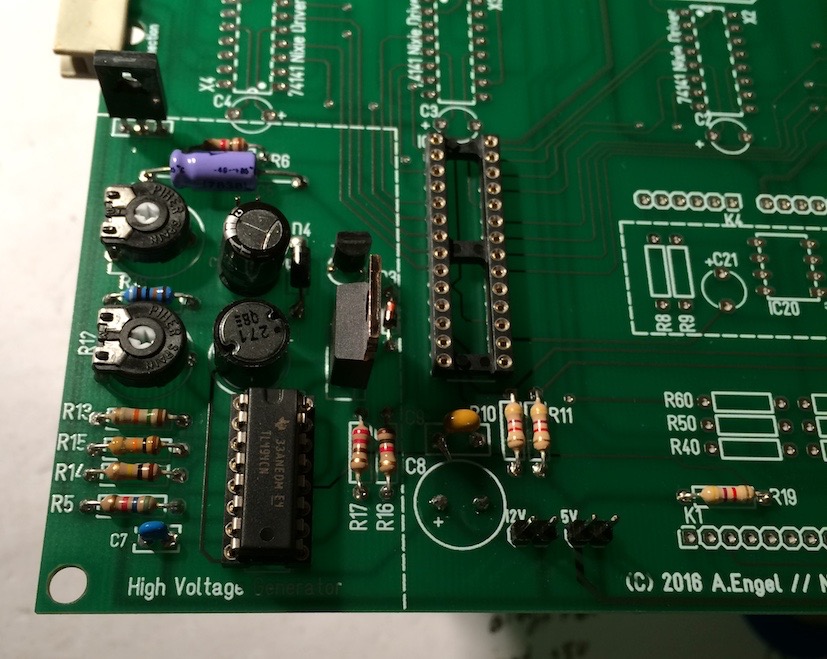

Die 12V auf 170Volt Versorgung (Spule, Kondensator Kombination) für die Röhren. Habe ich zuerst aufgebaut und getestet.

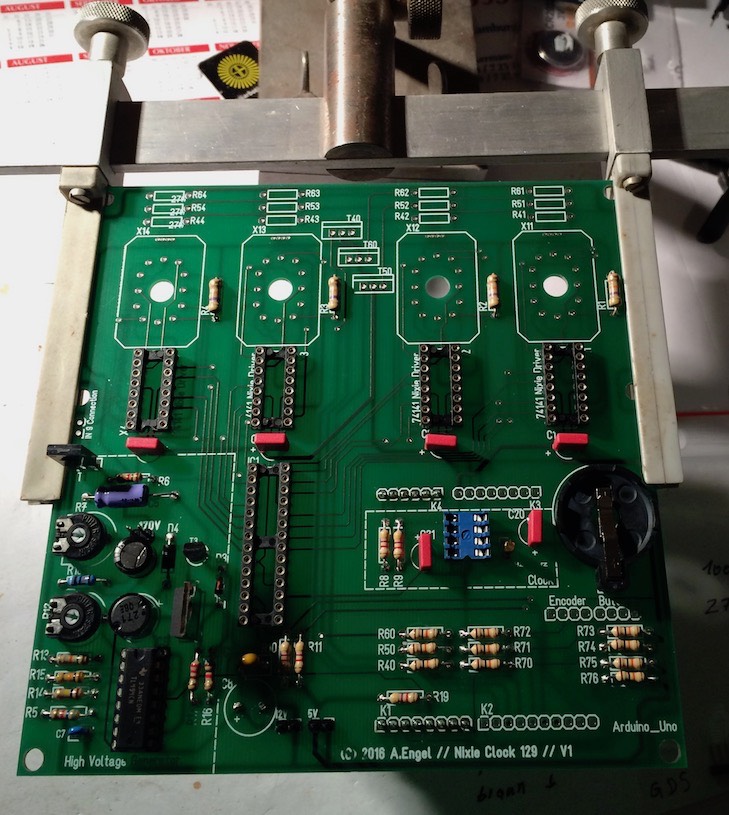

Bestückung der restlichen Komponenten.

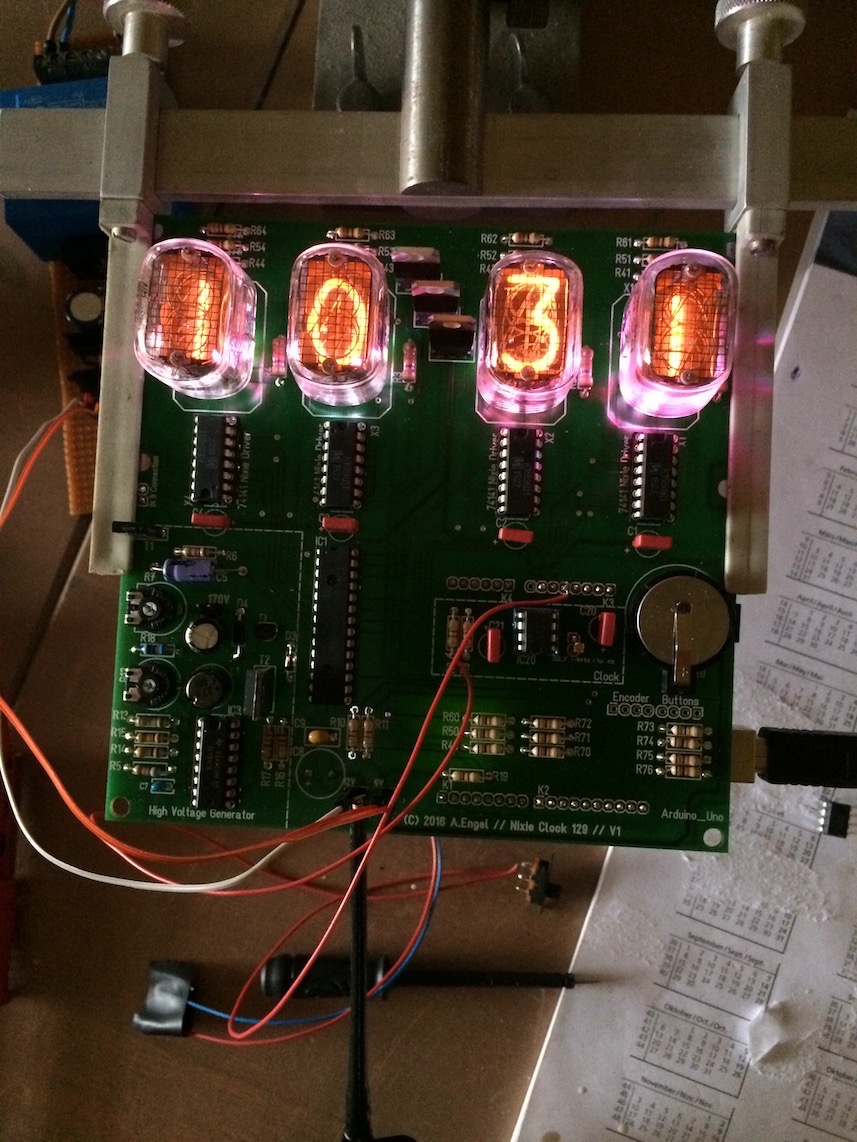

Erster Test mit Hintergrund Beleuchtung. Mit Farbwechsel Funktion.

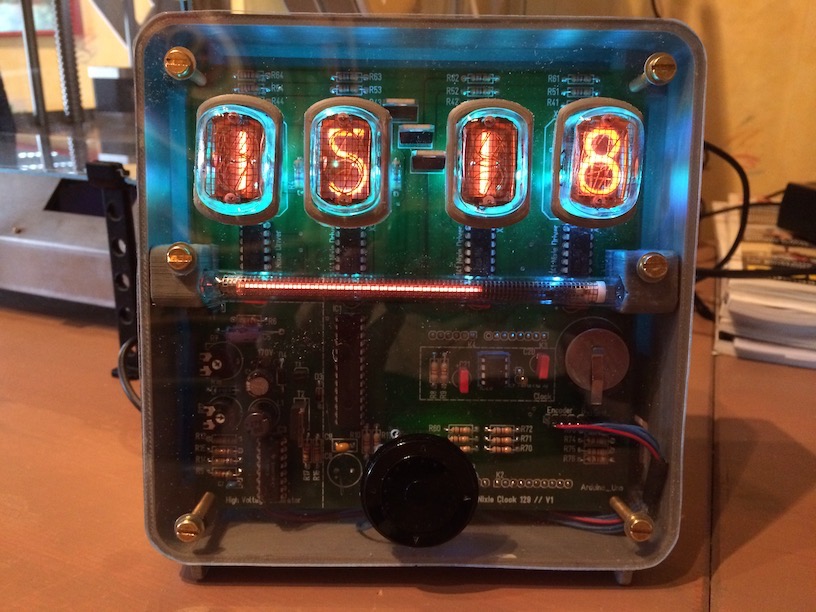

Model 1 ! Gehäuse aus dem 3D Drucker.

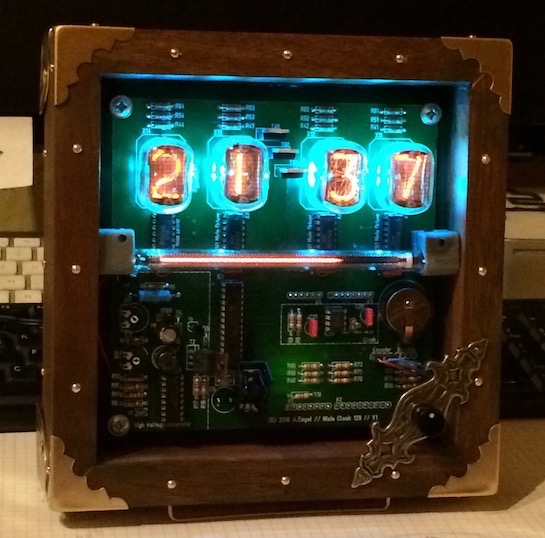

Model 2. Gehäuse mehr im Style von Steampunk.
Dokumente Download:
