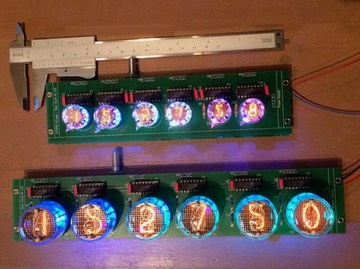

Größenvergleich IN-2 mit IN-4
Bestückung der IN-2 Platine. Unten Logic Board das ist universell einsetzbar. Oben kann je nach vorhandenem Röhrentyp angepasst werden.
Zwei IN-2 Uhren im einsatz. Die Hintergrundbeleuchtung bietet fast schon zu viele Möglichkeiten.
Dokumente Download:
Mein Schaltplan IN2 die LED’s sind vom Typ WS2812
Mein Schaltplan IN4 die LED’s sind vom Typ WS2812
Mit der CNC Fräse habe ich ein Gehäuse angefertigt. So sieht die „kleine“ Uhr jetzt aus:
Für die großen IN-4 Röhren habe ich verschiedene Gehäuse Versionen angefertigt:
-
-

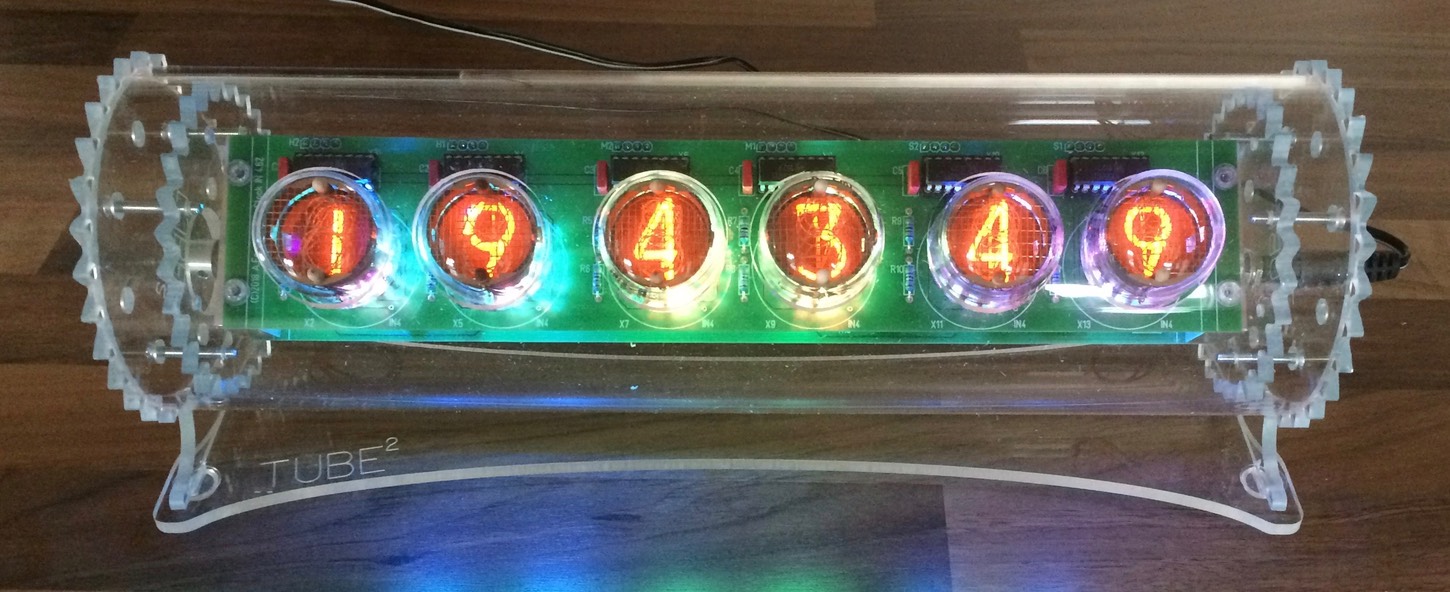

Und die Tube“ Clock:
-
-
-
-
